AP25X
负载大,最大可达 25kg 负载

旋转伺服电机下置,满足高精度旋转场景

工作空间大,直径范围覆盖 1130~2200mm 臂展

超大负载大空间分拣专家
产品参数

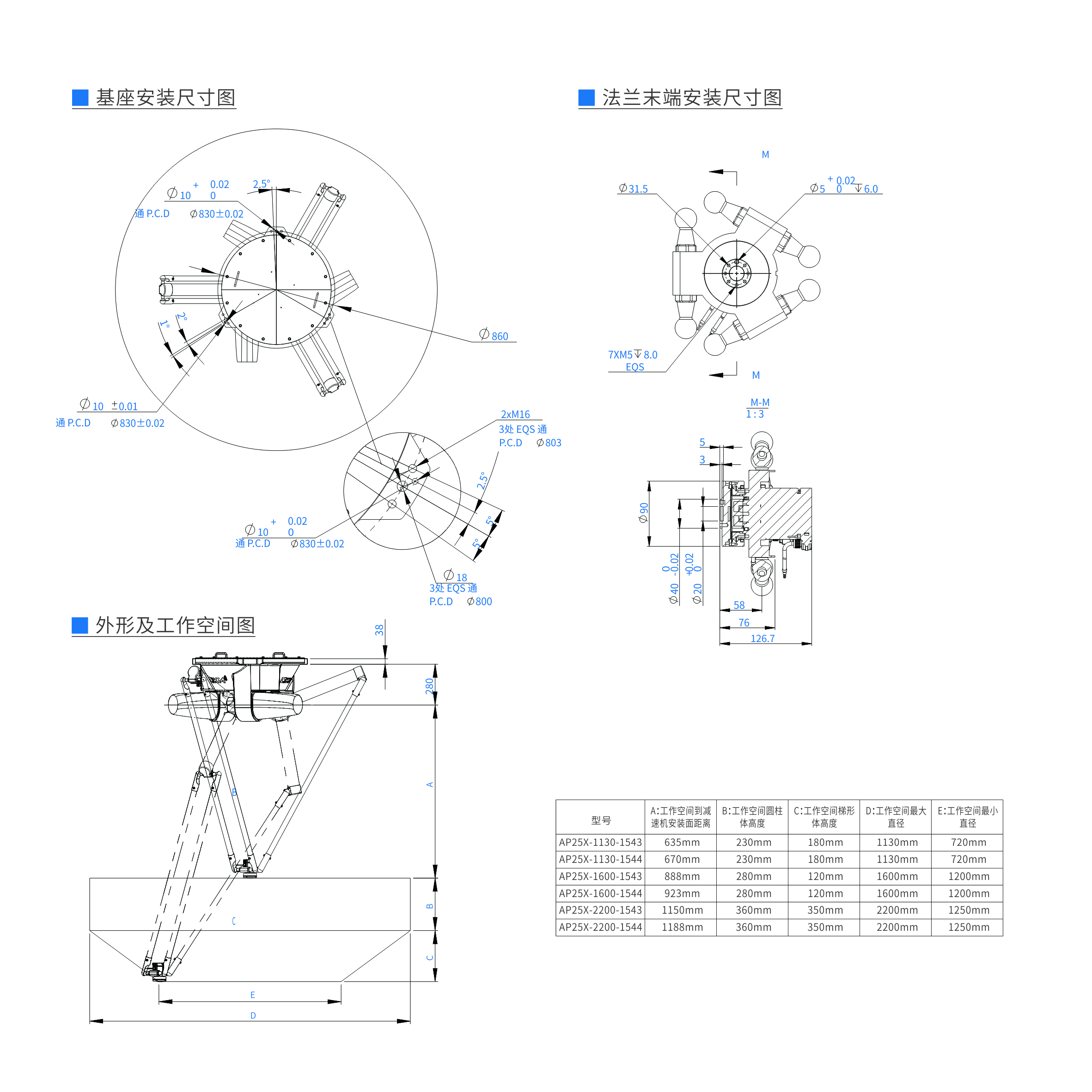

产品图纸
产品手册
产品模型
产品应用
AP25X-1130-1543
规格型号
AP25X-1130-1543
轴数
3
最大负载
25 kg
最大运动范围
直径
1130 mm
垂直高度
335 mm
旋转角度
-
标准节拍周期*1
0.31 s
重复定位精度
±0.1 mm
角度重复定位精度
-
允许转动惯量
额定
-
最大
-
安装方式
倒装
整机重量
162 kg
IP 防护等级*2
IP 54
I/O 接口*3
23 路输入,18 路输出
通讯接口
Ethernet,RS-232,RS-485,Modbus TCP
额定电压
230 V a.c. 50/60 Hz
额定功率
10 kW
工作环境
环境温度:0~45℃,相对湿度:≤80%(无冷凝)

*1:负载 2 kg 下,往返拱形运动(水平 305mm 、垂直 25mm )的循环时间(最大速度最优行程坐标)。

*2:防护型符合 IP65,选配。

*3:通过 Modbus TCP 协议可进行 I/O 扩展。


AP25X-1130-1544
规格型号
AP25X-1130-1544
轴数
4
最大负载
25 kg
最大运动范围
直径
1130 mm
垂直高度
378 mm
旋转角度
±360°
标准节拍周期*1
0.33 s
重复定位精度
±0.1 mm
角度重复定位精度
±0.1°
允许转动惯量
额定
0.1 kg·㎡
最大
0.25 kg·㎡
安装方式
倒装
整机重量
163 kg
IP 防护等级*2
IP 54
I/O 接口*3
23 路输入,18 路输出
通讯接口
Ethernet,RS-232,RS-485,Modbus TCP
额定电压
230 V a.c. 50/60 Hz
额定功率
10 kW
工作环境
环境温度:0~45℃,相对湿度:≤80%(无冷凝)

*1:负载 2 kg 下,往返拱形运动(水平 305mm 、垂直 25mm )的循环时间(最大速度最优行程坐标)。

*2:防护型符合 IP65,选配。

*3:通过 Modbus TCP 协议可进行 I/O 扩展。


AP25X-1600-1543
规格型号
AP25X-1600-1543
轴数
3
最大负载
25 kg
最大运动范围
直径
1600 mm
垂直高度
370 mm
旋转角度
-
标准节拍周期*1
0.31 s
重复定位精度
±0.1 mm
角度重复定位精度
-
允许转动惯量
额定
-
最大
-
安装方式
倒装
整机重量
164 kg
IP 防护等级*2
IP 54
I/O 接口*3
23 路输入,18 路输出
通讯接口
Ethernet,RS-232,RS-485,Modbus TCP
额定电压
230 V a.c. 50/60 Hz
额定功率
10 kW
工作环境
环境温度:0~45℃,相对湿度:≤80%(无冷凝)

*1:负载 2 kg 下,往返拱形运动(水平 305mm 、垂直 25mm )的循环时间(最大速度最优行程坐标)。

*2:防护型符合 IP65,选配。

*3:通过 Modbus TCP 协议可进行 I/O 扩展。

AP25X-1600-1544
规格型号
AP25X-1600-1544
轴数
4
最大负载
25 kg
最大运动范围
直径
1600 mm
垂直高度
370 mm
旋转角度
±360°
标准节拍周期*1
0.33 s
重复定位精度
±0.1 mm
角度重复定位精度
±0.1°
允许转动惯量
额定
0.1 kg·㎡
最大
0.25 kg·㎡
安装方式
倒装
整机重量
165 kg
IP 防护等级*2
IP 54
I/O 接口*3
23 路输入,18 路输出
通讯接口
Ethernet,RS-232,RS-485,Modbus TCP
额定电压
230 V a.c. 50/60 Hz
额定功率
10 kW
工作环境
环境温度:0~45℃,相对湿度:≤80%(无冷凝)

*1:负载 4 kg 下,往返拱形运动(水平 305mm 、垂直 25mm )的循环时间(最大速度最优行程坐标)。

*2:防护型符合 IP65,选配。

*3:通过 Modbus TCP 协议可进行 I/O 扩展。

AP25X-2200-1543
规格型号
AP25X-2200-1543
轴数
3
负载
最大
25 kg
最大运动范围
直径
2200 mm
垂直高度
500 mm
旋转角度
-
标准节拍周期*1
0.32 s
重复定位精度
±0.1 mm
角度重复定位精度
-
允许转动惯量
额定
-
最大
-
安装方式
倒装
整机重量
166 kg
IP 防护等级*2
IP 54
I/O 接口*3
23 路输入,18 路输出
通讯接口
Ethernet,RS-232,RS-485,Modbus TCP
额定电压
230 V a.c. 50/60 Hz
额定功率
10 kW
工作环境
环境温度:0~45℃,相对湿度:≤80%(无冷凝)

*1:负载 2 kg 下,往返拱形运动(水平 305mm 、垂直 25mm )的循环时间(最大速度最优行程坐标)。

*2:防护型符合 IP65,选配。

*3:通过 Modbus TCP 协议可进行 I/O 扩展。

AP25X-2200-1544
规格型号
AP25X-2200-1544
轴数
4
负载
最大
25 kg
最大运动范围
直径
2200 mm
垂直高度
637 mm
旋转角度
±360°
标准节拍周期*1
0.34 s
重复定位精度
±0.1 mm
角度重复定位精度
±0.1°
允许转动惯量
额定
0.1 kg·㎡
最大
0.25 kg·㎡
安装方式
倒装
整机重量
167 kg
IP 防护等级*2
IP 54
I/O 接口*3
23 路输入,18 路输出
通讯接口
Ethernet,RS-232,RS-485,Modbus TCP
额定电压
230 V a.c. 50/60 Hz
额定功率
10 kW
工作环境
环境温度:0~45℃,相对湿度:≤80%(无冷凝)

*1:负载 2 kg 下,往返拱形运动(水平 305mm 、垂直 25mm )的循环时间(最大速度最优行程坐标)。

*2:防护型符合 IP65,选配。

*3:通过 Modbus TCP 协议可进行 I/O 扩展。
